注塑模具加工完整的工藝流程包括工程審圖→供應商報價→訂單→模具2D和3D組立設計→客戶圖檔確認，開始下料→供應商每周提供一次模具進度表→試模→樣板檢測：T1,T2,T3→樣板檢測客戶確認OK→走模前準備→模具交付，下面來對注塑模具加工每一個工藝流程步驟做詳細的講解，希望大家對注塑模具加工有一個更深入的了解。
注塑模具加工
1、工程審圖：工程審圖是注塑模具加工流程的第一現，內容包括3D產品圖、2D產品圖、實物樣板、重要尺寸公差要求以及產品表面要求等。
2、供應商報價：第二個流程就是供應商報價，供應商報價的同時需要和客戶確認好評估圖紙、樣板、重要尺寸要求、表面要求、開模合理性，如果客戶提出更改要求需要重新回到工程審圖再走流程。
3、下訂單：其中需要確認定制交期周期、定制交樣要求（出檢測報告）、延期賠償責任簽訂/訂單回簽事項。沒問題則進入下一個注塑模具加工流程。
4、模具2D和3D組立設計：訂單確認后第4個流程就是模具2D和3D組立設計，工程需對結構圖初步檢討，如有問題需要跟客戶溝通后進行更改，重復模具2D和3D組立設計流程，如沒問題則進入下一注塑模具加工流程。
5、客戶圖檔確認，開始下料：模具2D和3D組立設計流程后便是是客戶圖檔確認，開始下料，確認沒有問題則可以進行下一步注塑模具加工流程。
6、供應商每周提供一次模具進度表?？蛻魣D檔確認，開始下料后就到供應商每周提供一次模具進度表這一流程，中途必須核實進度，確保如期出樣。如沒問題，則進去下一個流程。
7、試模，客戶圖檔確認：開始下料下一個流程就是試模，試模的內容包括模具檢查報告、試模時間、出樣板以及供應商出樣板檢測報告，如果沒問題則進入下一個注塑模具加工流程。
8、試模完成后則進入樣板檢測：T1,T2,T3流程，其中包括樣板檢測檢討報告、完成時間以及責任人。如有問題則確認問題點進行模具返修重新走試模流程。如沒問題則進去下一個注塑模具加工流程。
9、樣板檢測報告客戶確認OK，則安排走模。
10、走模前準備：樣板檢測客戶確認OK下一個流程就是走模前準備，其中包括20%易損件備品、裝箱（非實木）要求、紙質圖檔、尺寸規格，走模的時候還需準備試模參數設置資料、模具2D3D產品圖、模具完整結構圖以及分拆零件圖，此步驟完成后便到了最后一個注塑模具加工流程。

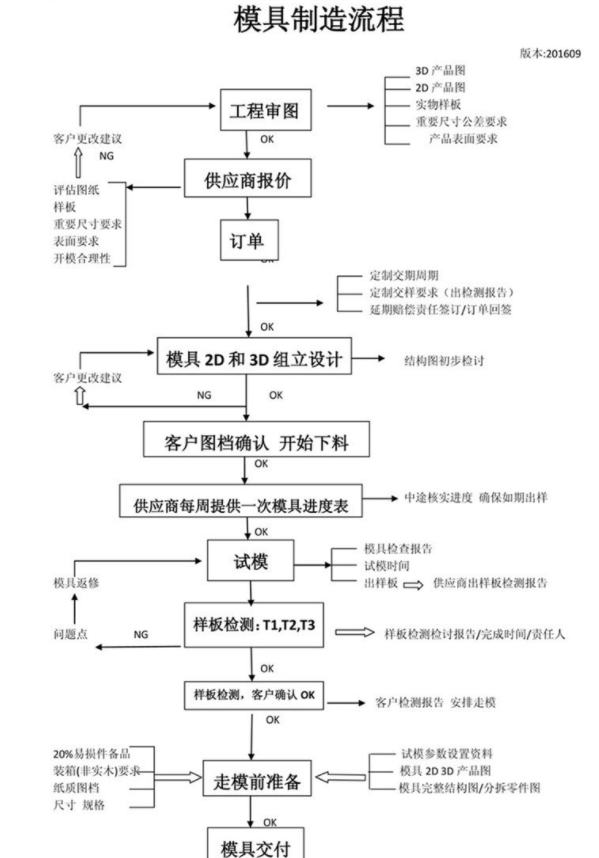

11、模具交付，在此附上注塑模具制造工藝流程如下圖，歡迎查閱！
注塑模具加工流程
注塑模具加工流程其實并不復雜，只要流程清晰了，一步步按照流程來操作就能順利完成模具的交付，希望這篇文章能對注塑模具加工行業工作者起到幫助。
