熟悉的朋友都知道，雙色模具的工作原理是將兩種塑料材料在同一臺注塑機上，分兩次成型，但產品只出模一次的模具，目前，雙色模具在市場上越來越流行，該工藝可使產品外觀更加美觀，無需噴涂即可變色，但雙色模具對設計和注射成型要求較高。
關于雙色模具的設計注意事項有下列幾點：
1：雙色模具模胚導柱套上下左右以及前后模都要對稱。
2：前模保持不動，后模要旋轉180°。
3：雙色模具中的兩型腔和型芯的運水布置盡量充分，并且均衡、一樣。
4：在軟膠密封處多留0.07~0.13作為預壓。大面積密封時，可預留0.2~0.25mm。

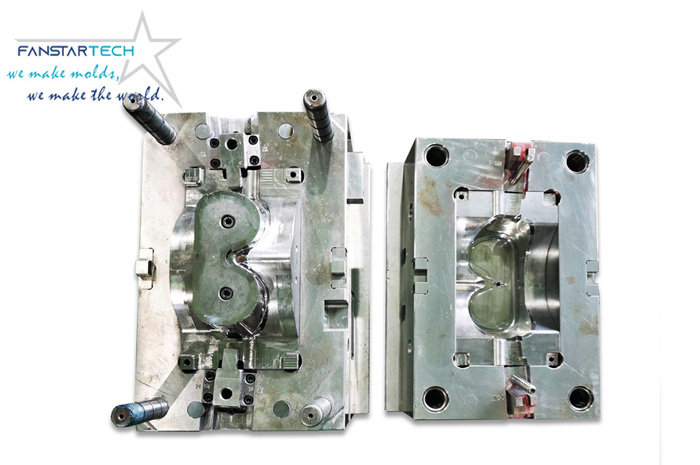

雙色模具
5：硬膠要有鋼料作為支持，特別是有軟膠的背面，避空間隙不可大于0.5MM。
6：雙色模具產品之間的距離要于與注塑機的噴嘴間距一致。國外一些雙色注塑機的噴嘴間距可以調整，有些不能調整，國產的暫時不能調整。
7：雙色模具底件與橡膠涂層材料之間的軟化溫差應至少為20，否則底膠件將熔化。
8：若包膠TPE，其排氣深度為0．01MM
9：頂針板只能通過彈簧復位，不能通過螺釘復位，因為后模具需要旋轉。
雙色模具加工
10：軟膠的收縮率要與硬膠一致。
11：邊鎖必須處于雙色模具中心的四邊，前后模具要對稱，不然后模具旋轉180度后無法與前模具對齊。
12： TPE料，其澆口不宜潛頂針，可改用直頂，入膠做在直頂上，最好用方形，直頂與孔的配合要光滑，間隙在0．02MM以內，否則易產生膠粉。
13：運水進出水的方向必須在天側，而且每個循環水的進出都必須在同一面上，不可以進水在天，出水在地側。
14：雙色模具流道不宜打光，留紋可助出模，前模要曬紋，否則會粘前模。
關于雙色模具設計的注意事項有哪些小編就先介紹到這里了，如果大家對于雙色模具設計還有更好的補充，歡迎可以聯系我們一起進行探討。
